一、GL41H不銹鋼Y型過濾器操作應用案例核心功能與工作原理
Y型過濾器是管道系統中過濾裝置，其核心功能是通過內置濾網攔截流體中的固體雜質（如鐵銹、沙粒、焊渣等），保護下游設備（如閥門、泵、壓縮機等）免受磨損、堵塞或損壞。其工作原理如下：GL41H不銹鋼Y型過濾器主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。主要用于水、蒸氣等介質。
過濾過程：流體從主管流入，進入濾籃（或?yàn)V網），雜質被攔截在濾網表面或內部，清潔流體從支管流出。
壓差監測與清洗：部分型號配備壓差開關，當進出口壓差達到設定值時，電控器觸發清洗程序。電動機帶動刷子旋轉清洗濾芯，同時控制閥打開排污，整個過程僅需數十秒，清洗完成后系統自動恢復運行。
二、GL41H不銹鋼Y型過濾器操作應用案例結構特點與優勢
Y型設計
外形呈Y字形，結構緊湊，占用空間小，便于安裝于管道系統中。
濾網制成圓柱面濾籃形狀，強度高，比單層網更耐用。
材質與耐用性
內部件多采用不銹鋼材質，耐腐蝕性強，適用于水、油、氣等多種介質。
對于高溫介質，可選耐高溫不銹鋼或特殊合金材質。
維護便捷性
法蘭蓋可擰開，便于定期清除濾籃內的雜質。
部分型號支持快速拆卸濾網，清洗或更換方便，降低運維成本。
性能優勢
阻力小：濾網形狀和結構優化，流體通過阻力低，保持系統流暢性。
排污方便：通過擰開法蘭蓋或排污閥即可排出雜質，操作簡便。
適用性強：支持不同過濾精度（10-480目），滿足水、油、氣等介質過濾需求。
三、GL41H不銹鋼Y型過濾器操作應用案例技術參數與選型要點
關鍵參數
通水網：18-30目/cm2
通氣網：40-100目/cm2
通油網：100-480目/cm2
公稱通徑：DN25—DN600mm，覆蓋小口徑至大口徑管道。
公稱壓力：1.0、1.6、2.5、4.0MPa，適應不同壓力等級系統。
過濾精度：
工作溫度：≤90℃（部分型號可達225℃或更高）。
選型建議
介質性質：根據流體腐蝕性、粘度、溫度選擇材質（如不銹鋼、碳鋼、合金鋼）。
流量與壓力：確保過濾器通流能力大于系統實際流量，避免壓力損失過大。
過濾精度：根據雜質粒徑選擇合適目數，避免精度過高導致頻繁堵塞或精度過低影響過濾效果。
安裝空間：優先選擇結構緊湊、易于維護的型號，節省空間并降低運維成本。
四、GL41H不銹鋼Y型過濾器操作應用案例應用場景與行業覆蓋
工業領域
化工與石油化工：過濾原料和產品中的雜質，保護反應釜、換熱器等設備。
制藥行業：確保藥品生產過程中的介質純凈度，符合衛生標準。
食品生產：過濾原料和產品中的顆粒物，保障食品安全。
電力與冶金：過濾冷卻水、潤滑油等介質，保護鍋爐、汽輪機等關鍵設備。
民用領域
建筑給排水：安裝于減壓閥、泄壓閥等設備進口端，保護用水設備（如洗衣機、熱水器）免受雜質侵害。
暖通空調（HVAC）：防止管道中的雜質進入空調末端設備，提高系統效率并延長設備壽命。
消防系統：過濾消防用水中的雜質，確保閥門及設備正常運行。
1、采用不銹鋼雙層網結構，堅固耐用，
2、具有結構、流阻小、排污方便、納污量大等等特點，
3、使用維護極為方便。可根據用戶需要設置過濾網的目數。
GL41H不銹鋼Y型過濾器操作應用案例
序號 | 品 名 | 型 號 及 規 格 | 單位 | 數量 |
1 | 過濾器 | Y型過濾器 GL41H-16P DN50 PN16 進法蘭到出法蘭長度：220MM 法蘭螺栓孔中心距125MM 4個螺絲孔，螺絲孔大小18MM 介質：水 目數60-80 | 臺 | 6 |
1 | 過濾器 | Y型過濾器 GL41H-16P DN65 PN16 進法蘭到出法蘭長度：250MM 法蘭螺栓孔中心距145MM 4個螺絲孔，螺絲孔大小18MM 介質：水 目數60-80
| 臺 | 6 |
| 目數 | 孔徑mm | 粒度μm | 目數 | 孔徑mm | 粒度μm | 目數 | 孔徑mm | 粒度μm |
| 4 | 4.75 | 4750 | 50 | 0.3 | 297 | 650 | 0.021 | 21 |
| 5 | 4 | 3900 | 60 | 0.25 | 250 | 800 | 0.019 | 19 |
| 6 | 3.35 | 3350 | 70 | 0.212 | 1000 | 0.015 | 15 | |
| 7 | 2.8 | 2800 | 80 | 0.18 | 178 | 1100 | 0.013 | 13 |
| 8 | 2.36 | 2360 | 100 | 0.15 | 150 | 1300 | 0.011 | 11 |
| 10 | 2 | 2000 | 120 | 0.125 | 124 | 1600 | 0.01 | 10 |
| 12 | 1.7 | 1700 | 140 | 0.106 | 104 | 1800 | 0.008 | 8 |
| 14 | 1.4 | 1400 | 170 | 0.09 | 89 | 2000 | 0.0065 | 6.5 |
| 16 | 1.18 | 1180 | 200 | 0.074 | 74 | 2500 | 5.5 | |
| 18 | 1 | 880 | 230 | 0.063 | 61 | 3000 | 5 | |
| 20 | 0.85 | 840 | 270 | 0.053 | 53 | 3500 | 4.5 | |
| 25 | 0.71 | 710 | 300 | 0.04 | 48 | 4000 | 3.4 | |
| 30 | 0.6 | 590 | 325 | 0.045 | 44 | 5000 | 2.7 | |
| 35 | 0.5 | 500 | 400 | 0.038 | 38 | 6000 | 2.5 | |
| 40 | 0.425 | 420 | 460 | 0.03 | 30 | 7000 | 1.25 | |
| 45 | 0.355 | 350 | 540 | 0.026 | 26 |
| 殼體材質 | 黃銅 | 碳鋼 | 不銹鋼 |
| 公稱通徑 | 15～500mm | ||
| 濾框?yàn)V網材質 | 不銹鋼 | ||
| 密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | ||
| 工作溫度（℃） | -30℃~180℃ | -80℃~425℃ | -80℃~450℃ |
| 公稱壓力（MPa） | 1.6~10（150Lb~600Lb） | ||
| 過濾精度（目/in） | 10~300 | ||

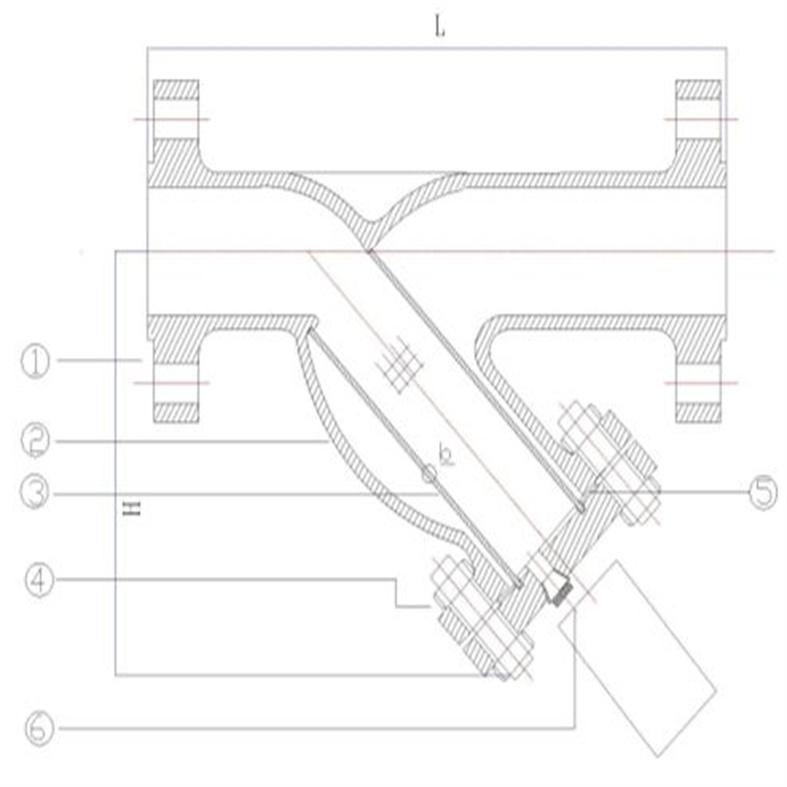

閥體 2.濾芯網 3.密封件 4.濾網蓋
| DN | "英寸 | L | H | H1 | 拉桿伸縮過濾器 | 參考重量kg | |
| 15 | 1/2 | 125 | 70 | 150 | L | H | 2 |
| 20 | 3/4 | 145 | 70 | 150 | 3 | ||
| 25 | 1 | 160 | 80 | 160 | 3.8 | ||
| 32 | 1 1/4 | 180 | 90 | 180 | 6 | ||
| 40 | 1 1/2 | 200 | 100 | 240 | 7.2 | ||
| 50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
| 65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 |
| 80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
| 100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
| 125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
| 150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
| 200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
| 250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
| 300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
| 350 | 14 | 700 | 640 | 1150 | 312 | ||
| 400 | 16 | 800 | 700 | 1360 | 500 | ||
| 450 | 18 | 850 | 790 | 1480 | 700 | ||
| 500 | 20 | 900 | 875 | 1650 | 900 | ||
五、GL41H不銹鋼Y型過濾器操作應用案例安裝與維護注意事項

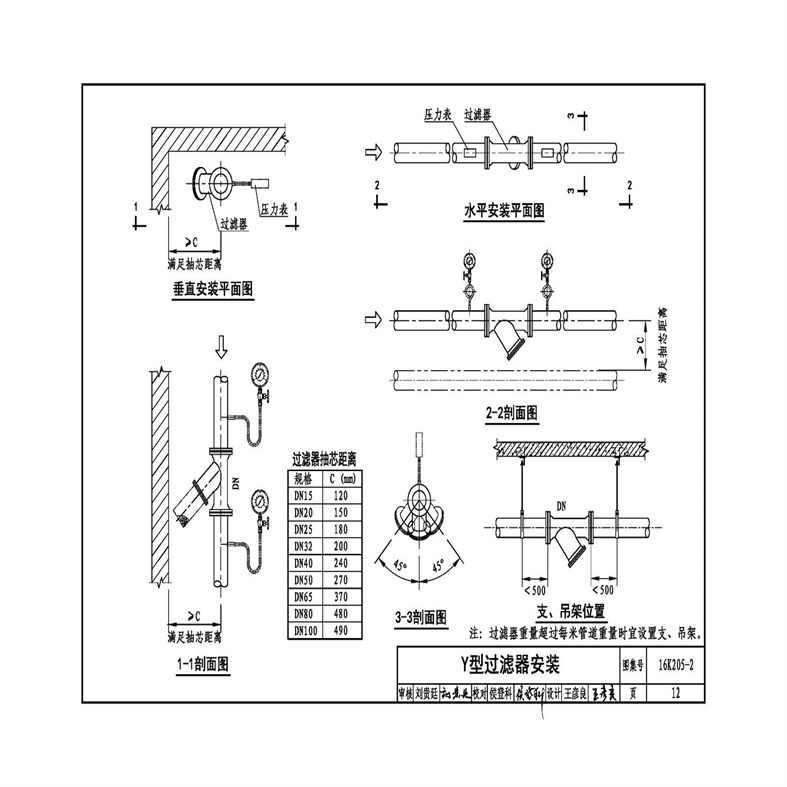

安裝方向
Y型過濾器一般應水平安裝，確保濾網能夠有效攔截雜質并便于排污。
避免安裝在管道彎曲處或垂直管道上，以免影響過濾效果。
定期維護
根據介質雜質含量定期清洗濾網，避免堵塞導致系統壓力升高。
檢查壓差開關和電控器是否正常工作，確保清洗程序及時觸發。
常見問題處理
濾網堵塞：清洗或更換濾網，檢查介質是否含有過多雜質。
壓差異常：校準壓差開關，檢查電控器信號傳輸是否正常。
法蘭蓋泄漏：緊固法蘭螺栓或更換密封墊片，確保密封性能。
本過濾器由殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。
用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備，如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如：64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱。
過濾器的結構通常緊湊而高效。其主要由濾殼和濾芯兩大部分構成。濾殼材質多為不銹鋼或耐用的工程塑料，能夠承受一定的進水壓力。核心部分在于濾芯，常見的濾芯材質包括熔噴聚丙烯、線繞式棉線以及折疊式微孔濾膜等。這些濾材通過特定的工藝制作，內部形成大量細微且曲折的孔隙通道。當水流通過時，大于孔隙尺寸的顆粒物便被截留在濾芯表面或深層之中。根據過濾精度的不同，保安過濾器的濾芯孔徑通常在1微米至10微米之間選擇，這個尺度足以捕捉水中殘留的銹跡、泥沙、膠體以及部分微型生物。
在的具體應用中，保安過濾器并非孤立存在，它總是作為一個子系統嵌入到更大的水處理流程里。我們可以通過幾個關鍵環節來理解它的作用：
1.保護核心凈水設備：如前所述，這是其最主要的功能。在反滲透凈水系統前，保安過濾器是幾乎的前置保護。它確保了進入反滲透膜的水已經過初步的精細過濾，防止膜元件被劃傷或污堵，這對于維持反滲透系統的高效運行、降低清洗頻率和更換成本至關重要。
2.保障終端出水水質：在一些不需要反滲透那么高精度的場合，例如經過超濾處理后的水，或者作為獨立使用的精細過濾單元，保安過濾器可以進一步提高水的清澈度，去除令人不悅的微小顆粒，使得出水感官更佳，滿足飲用、烹飪或特定工藝用水的要求。
3.應用于特定行業流程：在重慶的食品飲料、電子工業、實驗室等對水質有嚴格控制的領域，保安過濾器常用于工藝用水的最終拋光過濾，確保水中無任何可能影響產品質量的微粒。
GL41H不銹鋼Y型過濾器操作應用案例安裝y型過濾器的正確方法如下：
1、首先，確定y型過濾器的適當位置。通常，y型過濾器應安裝在管道系統的進入部位，以便捕捉流體中的顆粒和雜質。
2、在安裝之前，確保關閉相關部件的閥門，以避免流體流動。
3、清理并準備好管道，確保其表面沒有污垢和雜質。
4、使用合適的工具，擰松管道接頭，以便將y型過濾器安裝在管道上。
5、在連接過濾器之前，應將管道接口上的螺紋涂上適當?shù)拿芊鈩┗驖?rùn)滑劑。
6、將y型過濾器的連接部分與管道接口對齊，并將其緩慢地插入管道中。
7、使用合適的工具，將y型過濾器與管道接口緊固，確保連接緊密，并避免漏水。
8、重新打開閥門，允許流體流動。
9、檢查連接部位是否有漏水，確保過濾器能夠正常工作。
請注意，以上僅為一般性的安裝步驟，具體的安裝方法可能會因過濾器型號和管道系統的不同而有所變化。因此，在安裝之前，參考y型過濾器的安裝說明書或與供應商聯系，以了解具體的安裝要求和步驟。
