淺談開縫拉絲不銹鋼幕墻

　　 　　1.引論

　　隨著國內建筑幕墻的快速發展，建筑外觀的要求，不銹鋼幕墻得到發展。尤其在海邊地區，不銹鋼有更強的耐腐蝕性能，能夠形成自身獨有的外觀，深圳新世界裙樓就采用了這種開縫拉絲不銹鋼幕墻，與玻璃互映，形成其獨特的建筑效果。

　　2.應用原理

　　深圳新世界建筑師(美國nK公司)要求不銹鋼在拐角處不能有圓角，因而不銹鋼不能折。接縫處不能用耐侯膠密封，不銹鋼的豎縫隙為3mm，橫向縫隙為lomm，運用常規的鋁板折彎打釘及平鎖扣式不銹鋼板的方法是很難實現，對于設計及施工都是一個難題。設計上考慮掛接到龍骨上的安裝方式，其密封只能用膠條實現。


　　3.設計過程

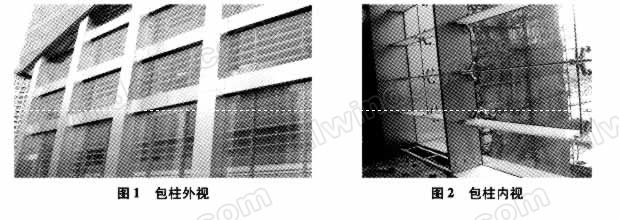

　　材料的選擇。為保證表面的平整，拉絲不銹鋼厚度采用3mm厚。由于在沿海地區因此室外采用316不銹鋼，室內采用304不銹鋼。拉絲不銹鋼幕墻的框架，采用豎向龍骨為6mm厚連接鋼板，采用Q235B,用角鋼連接件將鋼板掛在主體混凝土結構上，橫向不設鋼框架，不銹鋼板可按對邊支撐設計，內側采用鋁合金型材做為加強肋，不銹面板與鋁合金連接采用焊釘，鋁合金要開腰孔使它們之間可以相對伸縮，以適應溫度變形。同時加強肋與面板共同抵抗風荷載，可以按兩端簡支計算鋁合金肋的強度，實際上也可以用不銹鋼折彎制作。具體見圖1、圖2

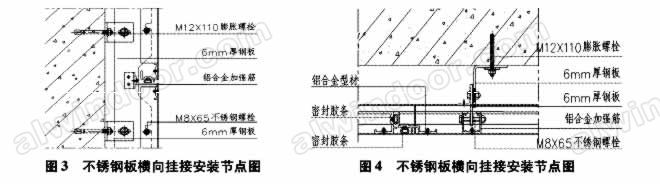

　　板的連接方法。加強肋上有M8X65的螺栓距兩端約150mm左右，鋼板在該部位有一個槽孔，螺栓掛在該孔位置，整個板被掛在這些槽孔上，(見圖3、圖4)

密封的處理。由于膠條是黑色的，如果外露將影響整個建筑的外觀。不銹鋼幕墻的開縫處膠條盡可能的隱藏起來。沒有用耐侯密封膠密封，其防水是個難題。在設計上考慮豎向縫隙更易進水，故采用兩道密封(見圖5);橫向的密封處的鋁合金型材向上折起，滲人的水要通過還有一個高度，故采用一道防水膠條防止雨水滲透。在鋁合金型材和不銹鋼之間采用密封膠的密封。

　　定位方法。主立柱(6mm鋼板)上有一個角鋁(見圖六)，它的作用就是與不銹鋼板上端鋁型材折起部分通過不銹鋼螺釘連接起來，從而確定不銹鋼板左右和上下的位置，其前后的位置主要是靠主立柱的槽和M8螺栓共同作用，同時這幾個點也是抵抗風荷載的主要桿件。鋼鋁接觸處用絕緣墊隔開。

　　伸縮縫的確定。設計溫度為80度，不銹鋼材料的線膨脹系數為1.8x10-⁵(1/^o C)，橫向分格寬度在1200之內，極限變形為1.728 mm，所以取2mm就可以滿足橫向溫度變形;豎向分格在2000mm內，極限變形為2.88mm，所以取值3mm能滿足要求實際，橫豎縫隙統一選用3mm。建筑要求橫向縫隙為10，豎向縫隙為3，其效果見圖五及圖六。

　　從兩個節點可以看到建筑師要求外觀只能看到不銹鋼，而不能看見黑色的膠條，因此橫向鋁材加工了一個筋板遮住了膠條，鋁型材也做了拉絲處理，由于它們不在一個面上，所以鋁型材沒有影到響不銹鋼的拉絲效果。

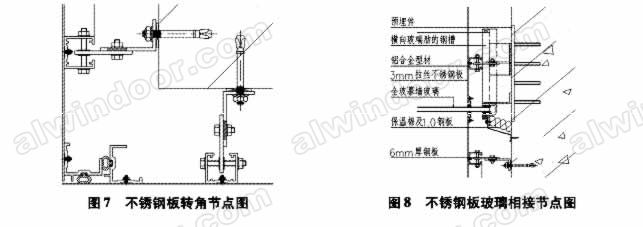

　　轉角及邊角節點的處理。轉角沒有折彎形成的圓角，只有采用開縫的設計，同時也要考慮密封的作用，于是形成如圖七的節點，在側面留有3mm的縫隙，內有鋁型材及膠條作為密封結構，外觀楞角分明，正是建筑師設想的效果。邊與玻璃相接，室內的做法與室外的相同，整個立面校果保證內外統一，玻璃幕墻采用的是拉桿式點駁接玻璃幕墻，其爪件及拉桿都為不銹鋼，與不銹鋼幕墻相互應，整個幕墻成為一體，詳見圖八。

　　4.不銹鋼板的制作及安裝

　　加工時需注意保證精度，特別是種焊釘時，更應該注意表面的平整度，否則會影響外觀。檢察時，要通過光線的反射進行檢查，由于是拉絲面，對著光線就能看出表面是否平整。同時也能看出種焊位置是否明顯，如果明顯有痕跡，則說明種焊過強。種焊過輕釘的焊接強度不足，需經過多次實驗才能得出一個可靠的方案。

　　安裝是一個關鍵的步驟，其安裝精度要求很高。龍骨通過連接角鋼，通過膨脹螺栓與混凝土連接或是與預埋件焊接，龍骨安裝標高偏差不應大于2mm;為了保證不銹鋼板表面平整，所以前后偏差不應大于lmm;由于左右對外觀幾乎沒有影響，偏差可以適當增加，只要不影響板的安裝就可以;相鄰兩根方柱的距離偏差不應大于2mm.。立柱安裝后就可以進行板的安裝，板的安裝是有順序，必須從下到上，左右可以自由設計，本文是以從右向左的順序。板上M8X65的螺栓要對準鋼板上的槽，向里面推，再向下移，就位后就把加肋與角鋁連接，這樣不銹鋼板的位置就確定下來。按順序一張接一張的的安裝，就會完成整個工程的處理。　

參考文獻

　　　　[1]《玻璃幕墻工程技術規范》，JGJI02－2003
　　　　[2]《建筑結構荷載規范》，GR50009－2001
　　　　[3]《鋼結構設計規范》，GB50017－2003
　　　　[4]《機械設計手冊》，化學工業出版社
