1、建筑幕墻設計過程中應注意的問題
在建幕墻設計過程中，往往要結合該工程的實際情況來處理設計過程中遇到的具體問題，一般應注意下列幾個問題：
1.1埋件部分：由于很多幕墻工程
招標滯后，
主體結構已起到正負零以上了才招標，導致幕墻工程預埋未設置，因此在設計過程中應掌握工程的進度，未設置
預埋件的部分應采用
后置埋件代替。
預置，埋件板和后置埋件板規格一般選用300mm*200mm*10mm。預置埋件板
連接件一般用二級
鋼筋，
錨固長度計算得出；后置埋件的連接
螺栓應采用直徑不小于12mm的
化學螺栓，不允許采用
膨脹螺栓代替。
1.2立柱、橫梁部分：立柱的力學計算模型應符合工程實際，按規定應設計成受拉
桿件。立柱和橫梁的材質往往都采用
鋁合金型材，應業主要求型材表面可進行
氟碳噴涂處理。在立柱計算跨度大的情況下也可采用矩形鋼管，表面進行除銹和氟碳噴涂。在應用軟件計算時應注意將立柱和橫梁的型材
截面特性參數計算準確，同時還應注意校核桿件
強度和
撓度滿足要求，往往是桿件的撓度起控制作用。這里要注意層間立柱連接的問題，按規范要求閉口型材可采用長度不小于250mm的
芯柱連接，芯柱與型材連接處應設置在下層立柱處，用
不銹鋼螺栓連接，上下層立柱之間應留有不下于15mm的縫隙，縫隙處用
硅酮密封膠填充。
1.3幕墻與主體連接部分：幕墻與主體連接通過6mm厚
鍍鋅鋼
角碼將幕墻立柱與主體埋件連接，角碼數量為2個，鋼角碼與幕墻立柱通過2個不銹鋼螺栓連接，螺栓設置為兩行一列式。還應注意鋼角碼與
鋁型材立柱連接時必須設置絕緣
墊片，目的是有效防止雙
金屬腐蝕。
1.4幕墻面板固定部分：按照規范要求，隱框或橫向半隱框
玻璃幕墻，每塊玻璃的下端宜設置兩個
鋁合金或不銹鋼托條，其長度不應小于100mm，厚度不小于2mm高度不應超出玻璃外表面。托條上應設置
襯墊，在設計階段未設置托條或托條設置不當?shù)那闆r往往被忽略，所以應重視。
1.5幕墻的防火防煙設計部分：按照規范規定幕墻與各層
樓板、
墻板間應采用防火
巖棉封堵，厚度不應小于100mm,并應填充密實。樓層間水平防煙帶應用厚度不小于1.5mm的
鍍鋅鋼板承托。由于幕墻的防火防煙部分主要作用是防煙，所以防煙帶的承托板與主體結構、幕墻結構及承托板之間的縫隙宜填充防火
密封材料。
1.6幕墻的防雷部分：幕墻的防雷系統由豎向避雷引下線和均勻環組成。幕墻豎向避雷引下線由上下電氣連通的豎骨料構成，其水平距離不大于10m，安裝防雷導線前應先除掉接觸面上的
鈍化氧化膜或
銹蝕；主體結構每兩層(小于12m)設置一圈直徑為12ram
圓鋼作為均壓環；幕墻的防雷原理是雷電通過金屬立柱
傳導到層間的鍍鋅鋼角碼上，而鋼角碼又和均壓環可靠
焊接，均壓環和主體結構的防雷系統連接，從而使雷電傳導到地面實現防雷作用。這里應注意幾點。第一，立柱層問處有縫隙需用柔性防雷銅索是上下層立柱電氣連通；第二，鍍鋅鋼角碼與立柱間有
絕緣墊片，所以應使用避雷不銹鋼接觸片將立柱和鋼角碼連通實現
導電作用；第三，水平環向的均壓環不是每層都設置。一般每兩層設置一道，在設置均壓環的樓層必須使均壓環與每個埋件都可靠焊接，并同主結構的防雷系統可靠連接。
2、建筑幕墻施工過程中的工藝流程
幕墻的施工工藝流程：熟悉圖紙及技術交底一熟悉施工現場一預埋件的處理一預先進行測量放線一立柱的安裝一橫梁的安裝一防火層的安裝—玻璃的安裝一
硅酮密封膠施工。
2.1熟悉圖紙及技術交底：此過程是對整個工程的了解，在施工前對施工所用圖紙作出了全面了解，弄清整個位置的主導尺寸、
轉角、收口的處理方式以及整個建筑設計的風格，并對整個施工組織設計有明確的認識。對施工進度的控制做到心中有數，同時根據實際情況編箭切實可行的施工方法、方案。
2.2熟悉施工現場：施工現場的熟悉包括兩方面的內容，一是對已施工工序質量的驗收；--是對照圖紙要求對下步工作的安排。
2.3預埋件的處理：在主體結構施工階段。施工單位根據玻璃幕墻設計、制作單位提供的頊埋件
平面布置圖、埋件大樣圖，進行加工制作及預埋，埋件應牢固、位置準確。安裝幕墻豎向
龍骨之前，預先將埋件剔出，
彈線后，如
標高和位置超出允許偏差值時，應及時與設計方洽商進行處理。
2.4預先進行測量放線：根據主體結構各層往上已彈的豎向軸線，對照原
結構設計圖軸距尺寸，用經緯儀核實后，在各層樓板邊緣彈出豎向龍骨的中心線，同時核對各層預埋件中心線與豎向龍骨中心線是否一致相符，如果有誤差，預先制定處理方案。核實主體結構實際總標高是否與設計總標高相符，同時把各層的樓面標高標在樓板邊，以便安裝幕墻時核對。
2.5立柱的安裝：立柱由下而上進行，帶芯套的一端朝上，將連接件與主體預埋件連接，接好后進行調整和固定。立柱安裝標高偏差應≤3mm，軸線前后偏差應≤2咖，左右偏差應《3mm。相鄰兩根立柱安裝標高偏差應≤3一，同層立柱的最大標高偏差應≤5mm，相鄰兩根立柱的距離偏差應≤2啪。
2.6橫梁的安裝：將橫梁兩端的連接件在立柱的預定位置，并應安裝牢固，接縫應嚴密。相鄰兩根橫粱的水平標高偏差應≤lmm；同層標高偏差：當一幅幕墻寬度小于或等于35m時應《5m，當一幅幕墻寬度大于35m時應≤7mm。同一層的橫梁安裝應由下向上進行。當安裝完一層高度時，應進行檢查、調整、校正、固
定，以符合質最要求。
2.7防火層的安裝：幕墻與主體結構層之問的縫隙應采用1120厚防火巖棉和1．5厚防火鋼板等
保溫材料填塞，內外表面應采用密封膠連續封閉，接縫應嚴密不漏水。按防火健筑設計防火規范》GBJl6、《
高層民用建筑設計防火規范)GB50045、《建筑內部裝修設計防火規范)GB5022的規定實施。
2.8玻璃的安裝：玻璃安裝前應將表面塵土和污物擦拭干凈。玻璃與
構件不得直接接觸。玻璃四周與構件凹槽底應保持一定空隙，每塊玻璃下部應設不少于兩塊

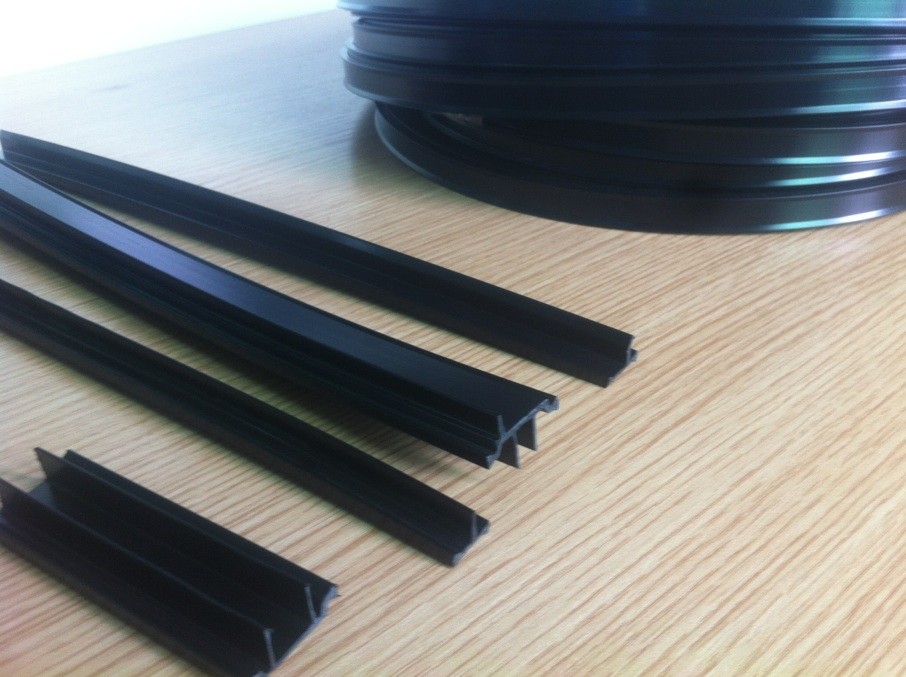

彈性定位墊塊；墊塊的寬度與槽口寬度相同，長度不應小于lOOmm；玻璃兩邊嵌入量及空隙直符合設計要求。玻璃四周橡
膠條應按規定型號選用，鑲嵌平整。
橡膠條長度宜比邊框內槽口長。其斷口應留在四角；斜面斷開后應拼成預定的設計角度，并應用
粘結劑粘結牢固后嵌入槽內。幕墻的分格玻璃接縫應橫平豎直、均勻一致。
2.9硅酮密封膠施工：硅酮
耐候密封膠的施工厚度應大于3．5ram，施工寬度不應小于施工厚度的2倍；較深的密封槽
門底部應采用
聚乙烯發泡材料填塞。
硅酮耐候膠在接縫內應形成相對兩面粘結，并不得三面粘結。【完】
