玻璃幕墻U值理論計算與軟件分析的對比

　　玻璃幕墻作為建筑的外維護體系，對整個建筑的熱工性能有較大影響。我國于2005年4月4日發布<公共建筑節能設計規范》，2005年7月1日起正式實施，對幕墻傳熱系數提出了明確要求，同時也對幕墻的熱工性能計算提出了新的要求。對幕墻熱工的計算，有手工理論計算和軟件分析兩種途徑。軟件分析幕墻熱工性能，當前歐美采用比較成熟的軟件有THERM6.. 0、WINDOW5. 1及FLIXI2. 1。THERM和WINDOW軟件由美國勞倫斯，貝克利國家實驗室(LBNL)開發，F(xiàn)LIXI軟件由瑞士蘇黎士Imfamind股份公司開發。WINDOW5. 1是一個交互式的計算軟件，該軟件帶有大型數據庫，可通過交互選擇各種窗框及玻璃來計算窗戶傳熱系數U值THERM和FLIXI軟件帶有各種裝飾用材料的熱工參數庫及室內外環境熱工參數庫，由用戶給定需計算的幕墻及窗戶截面進行計算，具有較好的針對性。THERM和FLIXI軟件都采用有限元算法，都是基于熱流量及熱流量損失的計算軟件。THERM基于有限元分析方法，計算出的熱流量有士3 %的誤差，u值有大約土5%的誤差。手工理論計算玻璃及幕墻熱工性能，參考采用JGJ113-2003《建筑玻璃應用技術規程》附錄C和《建筑門窗玻璃幕墻熱工計算規程》(征求意見稿)的計算理論。下面采用THERMfi.0熱工計算軟件，用軟件計算分析普通明框、隱框及隔熱明框玻璃幕墻的傳熱系數，并和理論計算結果進行對比。

 　　1.玻璃幕墻值理論計算方法

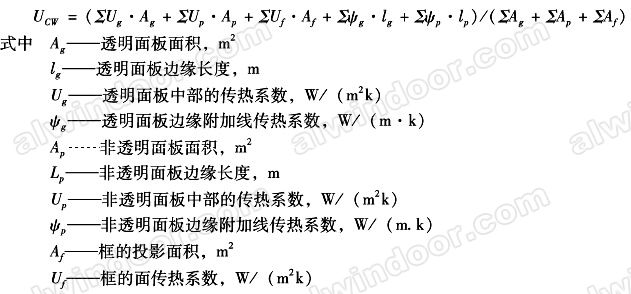

　　玻璃幕墻u值理論計算參考JGJ113一2003《建筑玻璃應用技術規程》附錄C中對玻璃u值的計算理論，采用《建筑門窗玻璃幕墻熱工計算規程》(征求意見稿)中的玻璃幕墻u值計算理論和附錄中推薦的對框的傳熱系數簡化計算方法進行計算。具體方法如下: 玻璃幕墻整體u值計算按以下公式:
